靜電除塵器配件的基本結構

靜電除塵器配件是以靜電凈化法來收捕廢氣中的粉塵，它的凈化工作上要是依靠電暈極和沉淀兩個系統來完成的，當含塵氣體進人氣刺叭時，含塵氣體受到氣流分布板以及折流板的調整后，使氣流能較均勻地進人電場。在橫斷面擴大的作用下，氣流速度降低，其中些較重的塵粒便失去速度而沉降下來。進人電場的含塵氣體由于電暈極通人高壓直流電，則在電暈極附近產生電暈現象，使氣體電離，電離后的氣體中存在大量的電子和離子，這些電子和離子與進人電場的粉塵結合起來，使塵粒帶電，帶電塵粒在電場力的作用下趨向本設備陽極（正極、本設備采用負高壓制）和陰極（負極），釋放出電子分別沉積在相應的電極上，通過設備陰陽極振打系統的振打，使沉積在陰陽電極上的粉塵振落，進人集灰斗通過排灰裝置放出，回收有物料，被凈化的氣體排入大氣。

電除塵配件的基本結構

【一】氣流分布裝置——為使含塵氣體較均勻地進人電場，在除塵器進日嗽叭內按需設置一至三道氣流分布板和導流板，導流可以根據氣流分布模擬試驗或現場試驗結果設置吊掛，掛在多孔板的孔位上。實踐證明這種形式有著良好的均布效果和不易堵孔等優點。

【二】陰極（電暈極）及共振打裝置——本系列電暈線采用節狀芒刺線，它具有良好的放電效果和強度。電場電暈框架由四根吊桿懸于上部錐形絕緣電瓷套管上，不會因受熱而引起的不規則變形影響其異極間距，還具有足夠的機械強度和耐壓性能。

陰極振打根據設備的大小，分別采用頂部或側而繞臂回轉振打機構，由于轉動軸帶電所以采用瓷軸絕緣，瓷軸通過萬向接頭與轉動軸聯接，采用針輪減速電機驅動，此振打機構，性能，它避免了提升脫離式的振打機構容易卡死的現象。

【三】陽極板（沉淀極）及其振打裝置——陽極采用鋼板軋制成“ C ”型極板，它具有的強度，并能自由膨脹而不致產生較大熱應力．又能克服粉塵的兩次飛揚，陽極振打均采用側面繞臂回轉振打機構，采用針輪減速電機驅動，具有體積小、結構緊湊、安裝維護方便、穩定的優點。

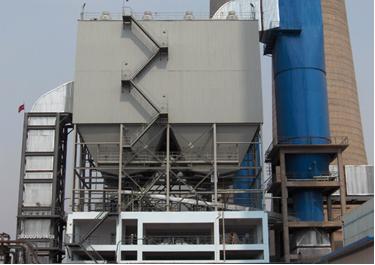

【四】慧陽電除塵器均采用鋼結構外殼，結構輕巧，便于安裝和檢修，殼體一側和灰斗均設有檢修門，以便工人進人內部安裝和檢修，殼體的灰斗部分設有阻流板，頂部大梁下和電場兩外側均有擋風板，以防含塵氣體繞過電場由入口直達出口而降低除塵效率。
